互感器勵磁特性測試的目的及方法
互感器勵磁特性測試的目的
互感器勵磁特性試驗的目的是檢測互感器鐵芯的磁性能：飽和點、飽和點之前的B-H線性程度；也即需要測出互感器勵磁電壓、電流的對應關系，以及飽和點（拐點）處的電壓、電流值。
依據的國標有：《GB1208 2006 電流互感器》（對應于歐標《IEC60044-1》《GB1207 2006電磁式電壓互感器》（對應于歐標《IEC60044-1》）《GB16847 -1997 保護用電流互感器暫態特性技術要求》（對應于歐標《IEC60044-6》）這些標準都明確的規定了互感器出廠試驗、交接試驗需要做互感器勵磁特性試驗。
互感器勵磁特性測試的方法
標準《JB/T 5356：2002 電流互感器試驗導則》規定了勵磁特性的試驗方法如下：
TPHGC-B變頻式互感器測試儀也正是依據上面的原理在低頻的電壓下進行測試，把測試結果折算到工頻電壓。
測試設備輸出電壓、電流的選擇
1、輸出電流
二次是1A的互感器，其拐點電流肯定小于1A；
二次是5A的互感器，其拐點電流肯定小于5A；
所以從理論上來說，輸出電流只要達到5A 就可以滿足所有互感器的測試；拓普電氣TPHGC-B變頻式互感器測試儀的輸出電壓為0~180V、電流為0~12A，峰值電流大36A；
從上面可以看出，歐米克朗的CT分析儀輸出電壓范圍0~120V、電流0~5A；這即滿足試驗要求，且能保證現場試驗人員、設備的安全。
例如測量PT的勵磁特性時，PT二次的額定電壓100V，即便試驗人員設置錯誤（設置大勵磁電壓200V），儀器大輸出電壓120V，相當于PT在120%額定電壓下的耐壓試驗，也不會損壞PT，如果儀器輸出200V時，讓PT承受了額定電壓的200%的電壓，容易對試品造成擊穿。
國內早上市的產品，其輸出電壓、電流基本與歐米克朗相似，電壓120~160V，電流5~6A，隨著競爭以及用戶對該種產品的誤解，以為肯定是輸出電壓、電流越高越好，于是出現了電壓、電流在不斷地加大，加大到360V、電流到36A。從實際需求出發，電流5A足夠，而試驗電壓越低對現場試驗人員、被試品更安全。
2、輸出電
由于使用變頻測試的技術，測試互感器的勵磁特性直到飽和拐點，不再像工頻法那樣單純的增加試驗電壓，變頻法測試時可以通過調整試驗頻率在低壓、低頻下測試，結果折算到工頻狀況下。
目前市面上電壓普遍在120V~360V之間。
從對被試品和試驗的安全的角度看，試驗電壓盡量低一些。試驗電壓越低、而試驗又要達到很高拐點電壓的目的，就需要更寬的變頻范圍，也就是說試驗電壓越低時，設備的變頻范圍需要越寬，對設備的技術水平要求越高。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.ut886.cn
互感器勵磁特性試驗的目的是檢測互感器鐵芯的磁性能：飽和點、飽和點之前的B-H線性程度；也即需要測出互感器勵磁電壓、電流的對應關系，以及飽和點（拐點）處的電壓、電流值。
依據的國標有：《GB1208 2006 電流互感器》（對應于歐標《IEC60044-1》《GB1207 2006電磁式電壓互感器》（對應于歐標《IEC60044-1》）《GB16847 -1997 保護用電流互感器暫態特性技術要求》（對應于歐標《IEC60044-6》）這些標準都明確的規定了互感器出廠試驗、交接試驗需要做互感器勵磁特性試驗。
互感器勵磁特性測試的方法

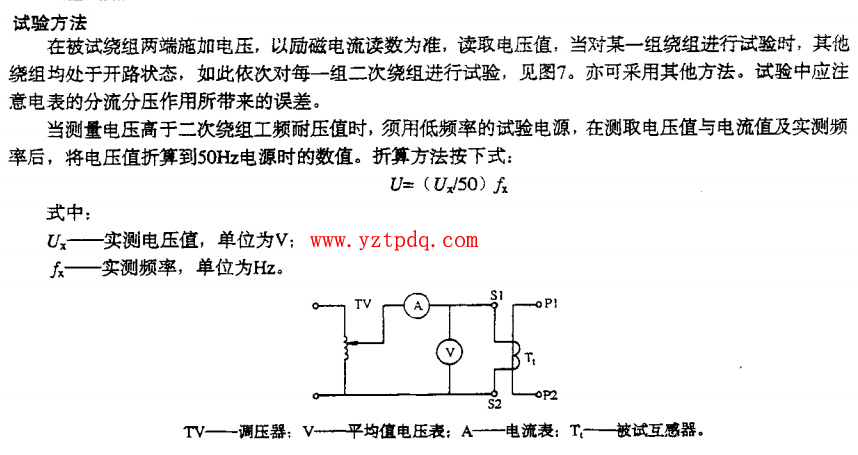

標準《JB/T 5356：2002 電流互感器試驗導則》規定了勵磁特性的試驗方法如下：
TPHGC-B變頻式互感器測試儀也正是依據上面的原理在低頻的電壓下進行測試，把測試結果折算到工頻電壓。
測試設備輸出電壓、電流的選擇
1、輸出電流
二次是1A的互感器，其拐點電流肯定小于1A；
二次是5A的互感器，其拐點電流肯定小于5A；
所以從理論上來說，輸出電流只要達到5A 就可以滿足所有互感器的測試；拓普電氣TPHGC-B變頻式互感器測試儀的輸出電壓為0~180V、電流為0~12A，峰值電流大36A；
從上面可以看出，歐米克朗的CT分析儀輸出電壓范圍0~120V、電流0~5A；這即滿足試驗要求，且能保證現場試驗人員、設備的安全。
例如測量PT的勵磁特性時，PT二次的額定電壓100V，即便試驗人員設置錯誤（設置大勵磁電壓200V），儀器大輸出電壓120V，相當于PT在120%額定電壓下的耐壓試驗，也不會損壞PT，如果儀器輸出200V時，讓PT承受了額定電壓的200%的電壓，容易對試品造成擊穿。
國內早上市的產品，其輸出電壓、電流基本與歐米克朗相似，電壓120~160V，電流5~6A，隨著競爭以及用戶對該種產品的誤解，以為肯定是輸出電壓、電流越高越好，于是出現了電壓、電流在不斷地加大，加大到360V、電流到36A。從實際需求出發，電流5A足夠，而試驗電壓越低對現場試驗人員、被試品更安全。
2、輸出電
由于使用變頻測試的技術，測試互感器的勵磁特性直到飽和拐點，不再像工頻法那樣單純的增加試驗電壓，變頻法測試時可以通過調整試驗頻率在低壓、低頻下測試，結果折算到工頻狀況下。
目前市面上電壓普遍在120V~360V之間。
從對被試品和試驗的安全的角度看，試驗電壓盡量低一些。試驗電壓越低、而試驗又要達到很高拐點電壓的目的，就需要更寬的變頻范圍，也就是說試驗電壓越低時，設備的變頻范圍需要越寬，對設備的技術水平要求越高。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.ut886.cn
