測定干式變壓器在某一規定電壓下的局部放電量，測定干式變壓器局部放電的起始電壓和熄滅電壓，評價產品的設計結構和制造質量。
1、干式變壓器局部放電測量試驗分接位置通常置于額定分接。
2、局部放電測量通常采用電氣法：一般在低壓繞組勵磁，釆用對稱方式加電壓并逐相進行測量，非勵磁Y接繞組將其中性點接地，非勵磁D接繞組將試驗相繞組的尾端接地。為防止電暈干擾，出線端子應有防暈措施。

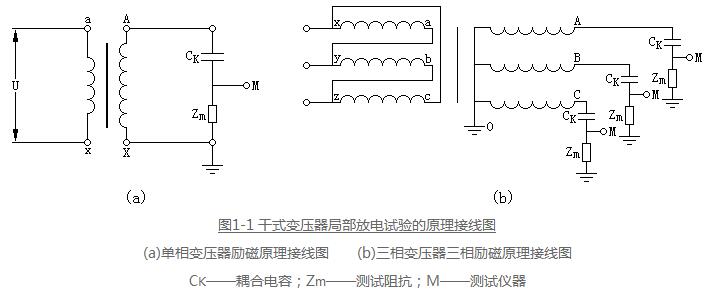

3、變壓器局部放電試驗多采用并聯測量回路，其基本原理接線見圖1-1。試驗時將試區周圍的試驗設備及可能產生懸浮放電的物體可靠接地，并盡量遠離被試品。當試驗頻率提高后應考慮采用電抗器進行補償。

4、每次校準前應檢查方波發生器電池電量是否充足，與校準方波發生器之間的連線zui好選用同軸電纜，以免造成方波的畸變；其引線應盡可能短，回路接地可靠，當更換試品或改變?nèi)我粎?shù)時，必須重新校準。
5、局部放電試驗所施加的電壓幅值、持續時間及允許值按如下規定：
(a) 當繞組直接接地或通過小阻抗接地時，應先加1.5Um/√3線對地的予加電壓，時間為30s,然后不切斷電源再施加1.1Um/√3的線對地電壓3min，測量此間的局部放電量。
(b) 當繞組不接地或通過大阻抗（如消弧線圈）接地的系統上吋，應先加1.5Um相對相的電壓，其時間為30s，此時有一個線路端子接地；然后不切斷電源再施加1.1Um相對相電壓3min，測量此間的局部放電量；然后將另一個線路端子接地，重復進行本試驗；按Y聯結運行的單相變壓器不必重復進行。
(c) 局部放電量的允許值應符合相關標準或技術條件的規定。
信息整理：揚州拓普電氣科技有限公司  信息來源：www.ut886.cn
